在無垠的宇宙中，衛星作為穿越星空的信使，承載著地球與太空之間的信息橋梁。載有天線陣的探測器在地面系統的指揮下，已經訪問了太陽系的行星背后。探測器用厘米波發回的照片和數據，其信號單程就經歷了五個多小時，而這一切通信的基石，正是

　　從本期開始，我們將正式探索守衛太空的聽診器-衛星天線及天線測量系統。在射頻工程領域，絕大多數參數都與頻率有關，每個設備都有隨頻率變化的特性，衛星天線是用于發送和接收衛星信號的關鍵設備。

　　常見的衛星天線類型有：相控陣天線、拋物面天線、全向天線、口徑陣列天線、波導槽天線、微帶天線等。

　　拋物面天線是由拋物面反射器和位于其焦點上的照射器(饋源)組成的面天線。通常采用金屬的旋轉拋物面、切制旋轉拋物面或柱形拋物面作為反射器，采用喇叭或帶反射器的對稱振子作饋源。

　　拋物面天線主要由基座、支撐件、天線緊固框架結構以及天線反射面板組成，就像是一口巨大的銀色“鍋”，優雅地捕捉著來自遙遠衛星的微弱信號。它的表面平滑如鏡，利用拋物面的完美曲線，將接收到的信號像聚光燈一樣集中到焦點處的饋源上，讓信號強度瞬間倍增。因?yàn)轲佋此邮盏男l(wèi)星信號的功率可以認為是所有平行照射到曲面上的衛星信號功率之和。

　　拋物面天線安裝在伺服轉臺上，轉臺能夠在電機驅動下在方位、俯仰、極化三個自由度上轉動。通過轉臺的轉動，可以使得拋物面天線的軸線對準衛星，保證全部入射信號匯集到焦點。天線的增益跟曲面的面積相關。曲面的面積越大，入射到曲面上的衛星信號就越多，匯集到曲面焦點的信號功率就越強，天線對衛星信號的放大倍數（增益）也就越大。這種天線不僅是衛星通信和衛星電視接收的得力助手，還是天文觀測不可或缺的工具，讓人類能窺探宇宙深處的秘密。

　　拋物面天線對星：如果拋物面天線沒有對準衛星，即使有衛星信號照射到面上，信號路徑就不和軸線平行，就不能保證全部入射信號匯集到焦點上。為了達到拋物面天線放大衛星信號功率的目的，拋物面天線的軸線必須對準衛星。

　　首先，我們先來理解，什么是“陣”：廣義上，陣由很多個單陣子組成。單陣子就是我們理解的單個天線，每個天線都有自己的方向圖（描述天線在不同方向輻射能力）。

　　相控陣：即相位補償(或延時補償)基陣，是利用電子元器件控制陣列天線上的信號相位分布，實現波束指向電掃描的雷達系統。

　　相控陣：相位+控制+天線陣列。相控陣?yán)走_(dá)無需機械轉動天線，即可在指定空間范圍內靈活指向波束。

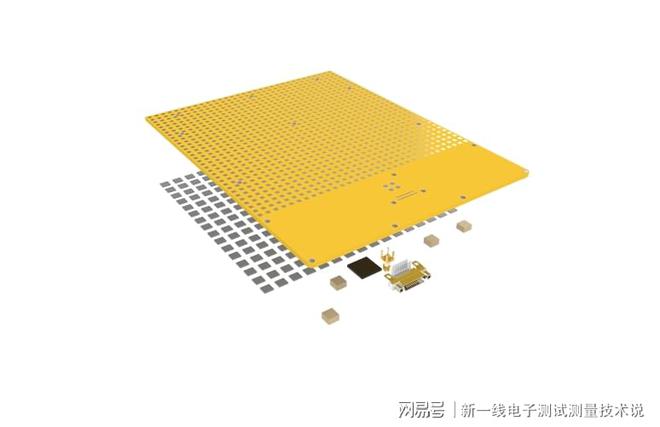

　　相控陣天線由多個天線單元組成，每個單元具有獨立且完整的功能，按一定的規則排列在一起，形成大的陣面后可實現更大的天線增益，從而實現快速入網和高速數據通信。

　　相控陣天線是一種具有電子轉向功能的天線陣列，不需要天線進行任何物理移動，即可改變輻射信號的方向和形狀。其基本原理是兩個或多個輻射信號出現依賴相位的加。當信號同相時，它們會結合在一起，形成一個幅度相加的信號。當信號反相時，它們會相互抵消。

　　相控陣天線包括多個發射器，用于高頻射頻應用中的波束成形。相控陣天線中的發射器數量可以從幾個到幾千個不等。使用相控陣天線的目的是利用兩個或多個輻射信號之間的建設性干擾來控制發射波束的方向，這在天線界稱為“波束成形”。相控陣天線通過調整發送到陣列中每個發射器的驅動信號的相位差來實現波束成形。因此，不需要天線進行任何物理移動，就可以控制輻射方向，使其指向一個目標。

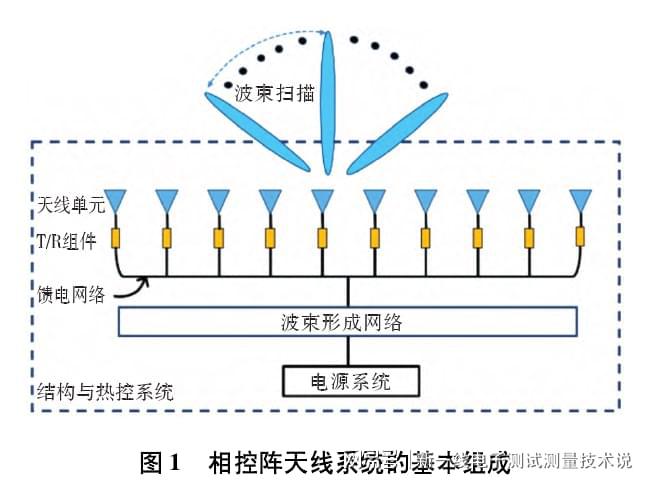

　　相控陣天線系統的主要組成部分包括:天線單元及陣面、T/R 組件、波束形成（饋電）網絡、電源、波控以及結構與熱控組件。它具有多波束、實時切換、無慣性跟蹤等特點。相控陣天線是衛星通信系統的核心部件，衛星配置相控陣天線在覆蓋能力、波束切換、通信容量、通信延遲、頻段支持、靈活性、抗干擾能力、能效提升以及成本優化等方面均表現出顯著優勢，在衛星通信系統空間段和用戶終端都有應用，包括星間數據鏈通信、北斗衛星導航系統、地面“動中通”通信系統、無人機通信控制系統、地面導航等平臺。

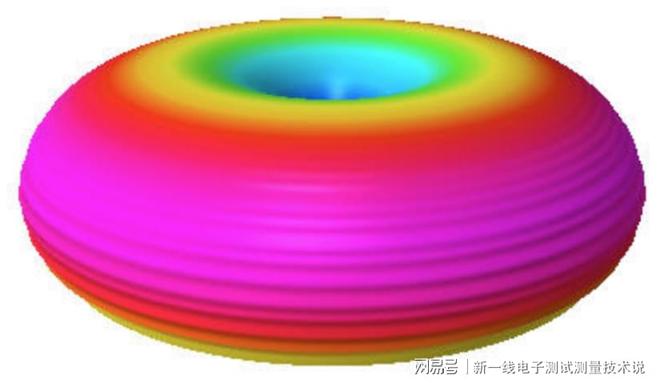

　　從字面上看，全向天線是一種向所有方向均勻輻射的天線。但實際上，全向一詞需要結合通信應用場景來理解。例如，對于自由空間中的天線(如低地球軌道衛星上的天線)，可能希望它在三維空間中向所有方向均勻輻射，而對于地面高頻站，人們則希望它在方位角(水平面)周圍的所有方向(360°)均勻輻射。

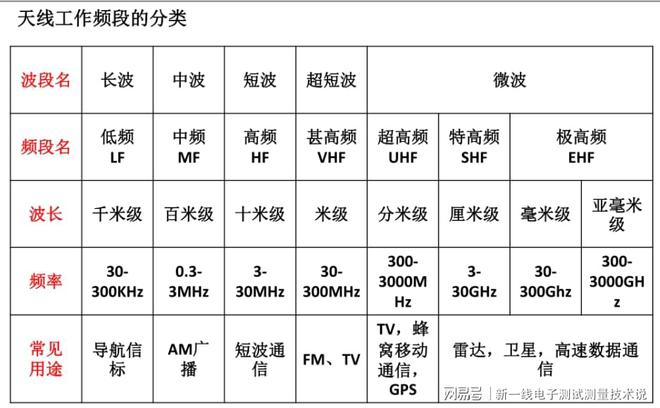

　　無論是哪種天線，它們總是在一定頻率范圍內有效工作的。天線在中心頻率附近通常具有最佳的輻射模式、增益和方向性，能夠更有效地輻射或接收電磁波。

　　天線的輻射方向性是指天線向一定方向輻射電磁波的能力，其特性曲線通常用方向圖進行表示。方向圖中通常有兩個瓣或多瓣，最大的瓣稱為主瓣，其余的稱為副瓣。主瓣越窄，則表示天線方向性越好，抗干擾能力越強。

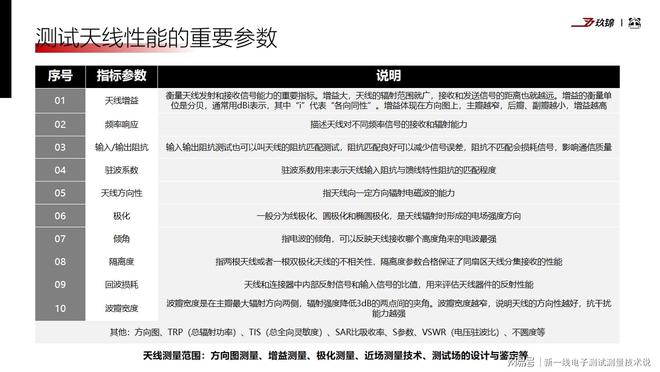

　　天線是無線電設備的重要組成部分。天線性能的好壞直接影響無線電設備的性能。測試天線性能的重要參數如下：

　　其中，增益是天線最重要的參數之一，是天線在指定方向上的輻射強度與同樣的輸入功率各向同性輻射時的輻射強度之比，增益的衡量單位是分貝，通常用dBi表示，其中“i”代表“各向同性”。增益體現在方向圖上，主瓣越窄，后瓣、副瓣越小，增益越高。此外，還有一些最重要的天線和VSWR（電壓駐波比）等。

　　隨著衛星通信產業的發展，天線作為衛星通信系統中的關鍵組件，也在不斷創新和進步先進的天線測量系統、近遠場變換技術也是必不可少的。天線測量技術可通過實際測量評估及時修正優化實驗仿真的數據，一定程度上彌補仿真技術的局限性。

　　衛星天線的測試就像是為天線進行一次全面的“體檢”與驗證，確保衛星天線在軌期間能準確無誤地傳輸信號。天線測試方案通常在微波暗室進行，涉及到近場測試、緊縮場測試和遠場測試等不同的測量方法。

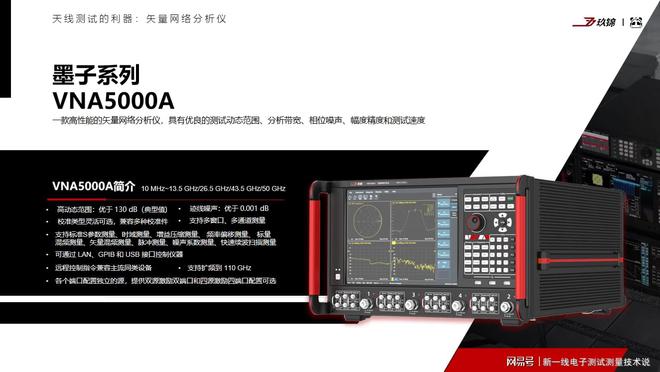

　　在天線測量系統中，最核心的是矢量網絡分析儀，它扮演著“聽診器”的角色，能夠測量天線的反射系數、駐波比、增益等關鍵參數，同時分析天線在不同頻率下的響應，完成幅度相位方向圖的多頻點測試，為天線的性能繪制一幅精細的“肖像”，給工程師提供詳盡的數據支持，讓每一個細微的變化都無所遁形。正是有了天線測量系統的守護，衛星天線才能在浩瀚的宇宙中，成為連接地球與未知世界的可靠信使。

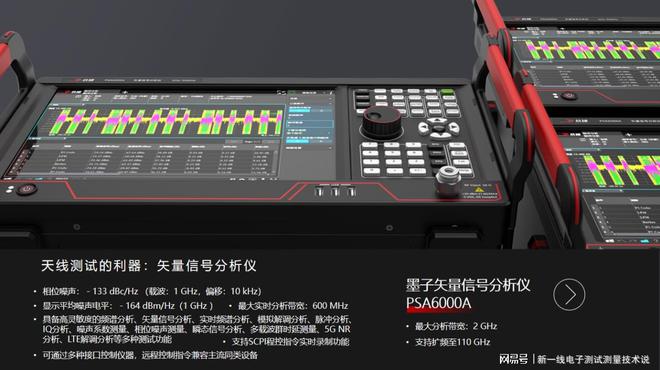

　　矢量信號分析儀不僅能和矢量網絡分析儀、矢量信號源強強聯動，深入“體檢”衛星載荷的元件、組件及子系統，還能在更高頻率和更寬帶寬下監測衛星接收機中的干擾信號，比如利用實時頻譜分析（RTSA）測量能力，捕獲持續時間非常短的間歇信號。矢量信號分析儀適用于衛星有效載荷、系統、轉發器與功放等組件研發、生產過程的測試。包括多載波群時延測量、噪聲功率比測量、矢量信號數字解調EVM測量、衛星地面站載波監測等。

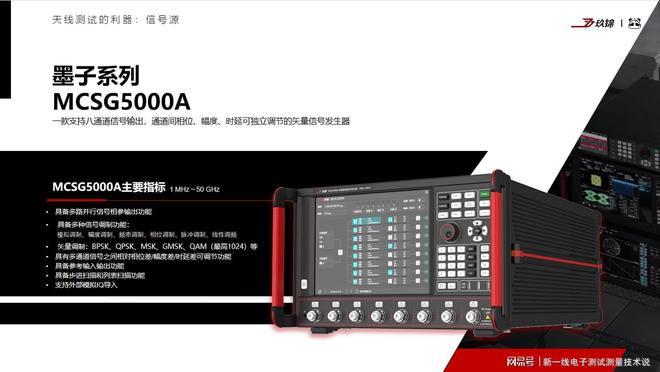

　　天線測試中，信號發生器負責生成和仿真出各種標準、精確、穩定的信號來測試電路或系統的響應能力，就像藥劑師確保藥物成分、劑量都符合標準那樣。比如在衛星元件/組件和有效載荷的重要測試項目中，利用微波信號發生器生成多載波連續波信號（MCCW）來模擬帶寬信號，亦或是自定義波形生成ARB、OFDM、AWGN等。

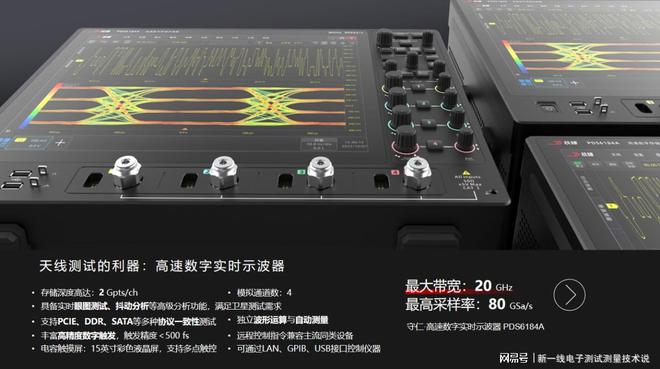

　　高速數字信號與總線測試：衛星通信需要高效、快速地傳輸大量數據，高速信號的質量至關重要，要想捕捉并分析載荷高速信號的每一個細微變化，做出深度的信號“診斷”，滿足Ku波段及以上信號分析的核心測試設備-數字示波器必不可少，高速數字實時示波器是衛星高速信號測試的利器！

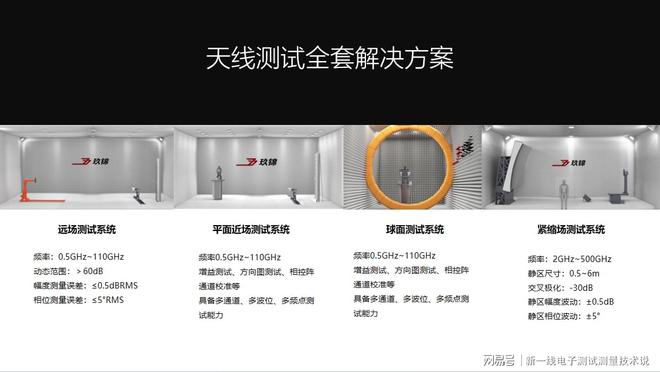

　　此外，一站式的天線微波暗室交鑰匙工程，具備方案解耦能力。根據測試指標和場景的不同，天線測試由包含遠場、近場、緊縮場等等不同類型的測試方案。

　　“怎么提升在九游娛樂的游戲體驗？”

　　在這里也做個預告，我們后續的3-4期內容，將為大家逐一介紹近場、遠場、緊縮場等不同場景下的衛星天線測試方案，歡迎大家關注。
